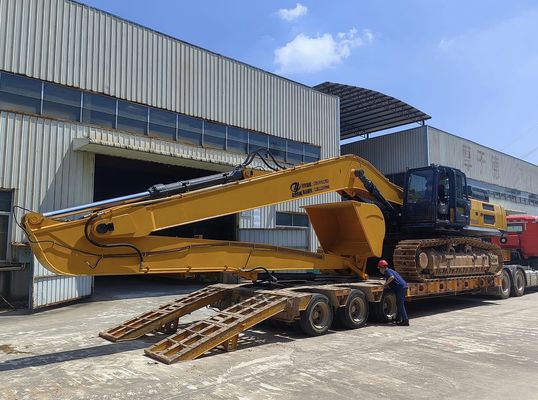

Длинная рука экскаватора

Ключевые особенности и конструктивное исполнение

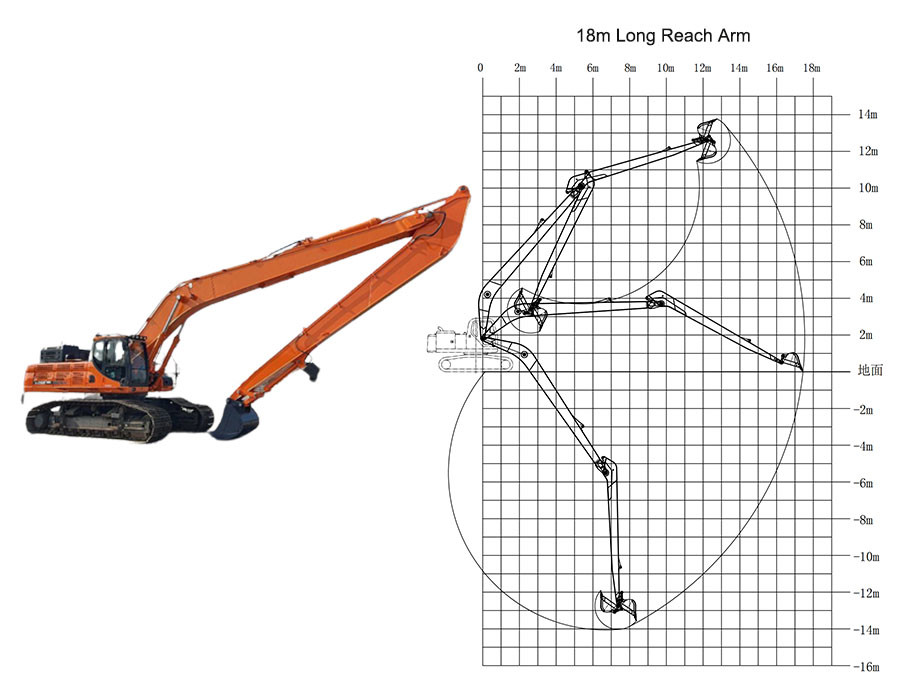

Длинная стрела экскаватора, также известная как удлинитель стрелы или навесное оборудование большой досягаемости, представляет собой специализированную модификацию, предназначенную для значительного расширения рабочего радиуса стандартного экскаватора. Заменяя или удлиняя оригинальную стрелу и рукоять, это навесное оборудование позволяет машинам достигать рабочих радиусов от 10 до более чем 40 метров, в зависимости от конфигурации. Конструкция обычно использует низколегированные стали высокой прочности (HSLA), такие как WELDOX, для поддержания структурной целостности при одновременном управлении весом.

	* Землечерпательные работы * Речные проекты
	* Захват для бревен  * Большая досягаемость

Конструктивные конфигурации обычно подразделяются на три типа в зависимости от требований к применению:

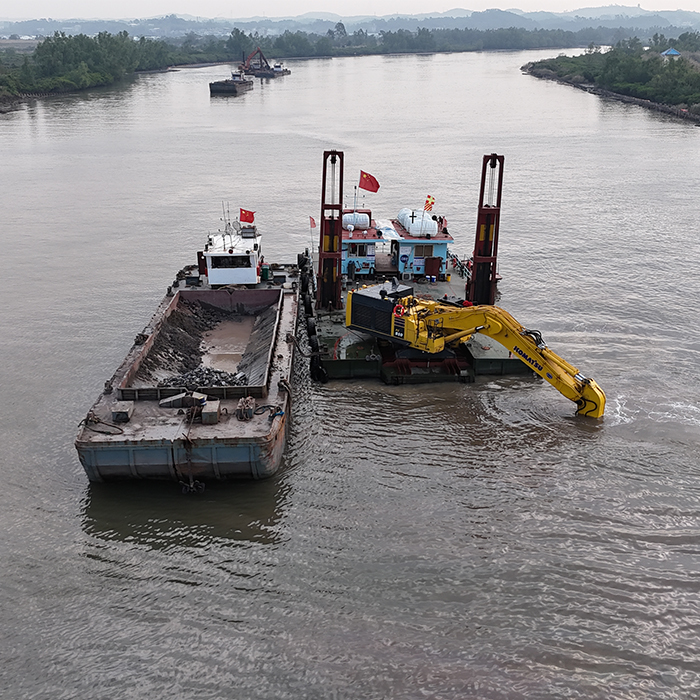

Двухступенчатая: Это наиболее распространенная модификация для глубоких земляных работ. Она состоит из удлиненной стрелы и более длинной рукояти. В основном используется для отделки откосов, рытья котлованов под глубокие фундаменты и дноуглубительных работ на реках, где критичны горизонтальный вылет и глубина.
Трехступенчатая: Часто называемая "стрелой для сноса", эта конфигурация включает дополнительную точку сочленения (среднюю рукоять). Это обеспечивает большую вертикальную досягаемость, что делает ее идеальной для демонтажа высотных зданий (до 30 метров). Часто оснащается фиксированной или гидравлической регулировкой угла наклона ковша или гидромолота.
Скользящая/телескопическая стрела: Предназначена для вертикальной точности, этот тип позволяет стреле телескопически выдвигаться и втягиваться. Часто используется с грейферным ковшом для глубоких, узких шахт или кессонных работ, минимизируя площадь занимаемую операцией.

Производственный процесс и детали производства
Производство длинной стрелы — это задача прецизионного машиностроения, выходящая далеко за рамки простой сварки. Она требует передового проектирования с использованием систем автоматизированного проектирования (CAD) и анализа методом конечных элементов (FEA) для моделирования распределения напряжений и предотвращения разрушения конструкции под нагрузкой.
Выбор материала и резка
Производственный процесс начинается с выбора высокопрочных стальных листов (часто толщиной 10-12 мм для основных листов). В современном производстве используются станки плазменной резки с ЧПУ для обеспечения миллиметровой точности резки сложных геометрических форм боковых листов и внутренних усиливающих ребер. Эта точность имеет решающее значение для правильной сборки внутренних компонентов.
Сварка и сборка
Этап сборки включает роботизированную или квалифицированную ручную сварку. Для обеспечения долговечности производители используют автоматическую сварку под флюсом или сварку в среде углекислого газа для основных швов. Внутренняя структура усилена буферными пластинами и коробчатыми конструкциями для сопротивления крутящим моментам.
Механическая обработка и отделка
После сварки основной конструкции стрела подвергается термообработке для снятия напряжений (часто вибрационным старением) для устранения внутренних напряжений, вызванных теплом сварки. Отверстия под пальцы (сверленые отверстия) затем прецизионно растачиваются с использованием больших горизонтально-расточных станков для обеспечения идеального выравнивания с гидравлическими цилиндрами и тягами экскаватора. Наконец, агрегат подвергается дробеструйной обработке для удаления ржавчины и окалины, после чего наносится антикоррозийная грунтовка и финишное покрытие.

Часто задаваемые вопросы (FAQ)

В1: Каковы требования к техническому обслуживанию длинной стрелы?
О: Техническое обслуживание имеет решающее значение из-за высоких нагрузок на удлиненную конструкцию.
Смазка: Смазка пальцев и втулок жизненно важна. Рекомендуется вводить смазку не реже двух раз в день. При работе в грязевых или подводных условиях пальцы следует очищать перед смазкой, чтобы предотвратить абразивный износ.
Осмотр: Необходимы регулярные проверки на наличие трещин в сварных швах, особенно в корне и по краю швов. Любые признаки усталости конструкции должны быть немедленно устранены.
В2: Каков типичный срок изготовления длинной стрелы?
О: В зависимости от сложности (2-ступенчатая против 3-ступенчатой) и конкретной тоннажности, производственный процесс обычно занимает от 15 до 30 дней. Это включает время, необходимое для моделирования конструкции, закупки материалов, сварки, механической обработки и покраски.
